路面桥底排水 建筑给排水方案-一体化预制泵站

浏览量:2510 作者: 发布时间:2019-10-28

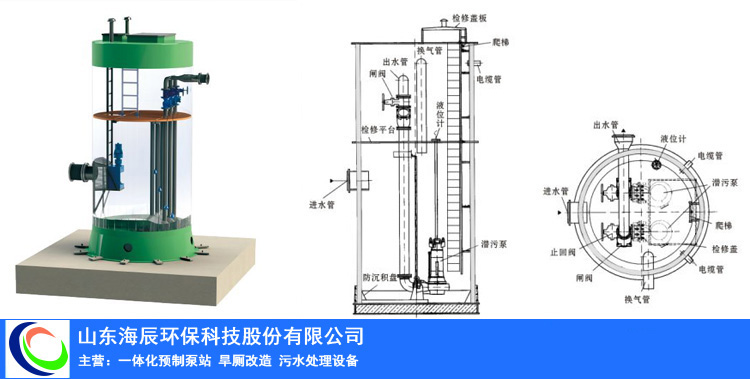

路面桥底排水 建筑给排水--一体化预制泵站图解


玻璃钢主体                          安装吊环
爬梯                                     出水阀门和管路
进出管路                              内部维修台
进出管路                              潜水泵组
(可安装粉碎型或提篮格栅) 预制水泥底板
控制系统

(可配置远程监控和操作系统)



应用领域



市政给/排水
路面/桥底排水
建筑给/排水
原水取水
雨洪应急排水
城镇污水/雨水提升
水源保护

海辰环保一体化预制泵站规格


海辰环保泵站的水泵管理阀门,自动清洁底座等部件全部继承与井筒内部可选配备内部维修平台和地面上控制柜及控制面板系统
适用于自耦装置立式安装大功率潜水泵系列

井筒直径(mm) 高度(m) 最大管道直径(DN) 最大流量(L/s)
1200
无拼接最高12m
拼接可达16m
100 25
2000 200 120
3000 300 450
3800 450 1000
型号说明规范:
品牌代号 直径(mm) 高度(mm) 功率(kw) 水泵(台)
HCBZ 3000 12000 30 4



市政给水/排水方案


市政给排水问题,从水源取水到自来水厂,自来水厂到居民生活区,生活区生活污水排放到污水排放厂,包括工业区内,工业污水收集加压输送到污水处理厂。

 第一段:水源---自来水厂
 传统方式:依靠自然水位差,水压。水源流向自来水厂!
 传统取水问题:对自来水厂地理位置要求高,水流流速低! 水位下降或缺水时,供给变慢或断供!
 解决方案:采用沃斯尔一体化预制泵站,在水源、江河等低处建站,加压输送,可长距离运送至自来水厂!提高水流流速、保障水源供水!
 第二段:自来水厂---居民区
 传统方式:蓄水池、变频供水设备、无负压供水设备加压供给
 传统供水问题:占用建筑地下室众多停车位,按停车位10万元/个计费,造成50万以上损失!
 解决方案: 采用沃斯尔一体化清水预制增压泵站,泵站一体式建立在绿化带区域,深埋地下,表面使用面积仅10余㎡,维护方便。
 第三段:建筑居民区生活污水排放
 传统方式:直排,直接排入。或自然流向污水厂。
 传统生活污水排放问题:直排,造成周边水源污染严重。自然流向污水厂,需要标高位差,并且污水厂位置就近!
 解决方案:在小区安装沃斯尔污水预制提升泵站,集体采集,加压运输至污水处理厂,保护周边环境,并且对污水厂位置要求忽略!
 第四段:工业污水排放
 传统方式:直流向污水处理厂,或直排
 传统工业污水排放问题:严重影响周边环境,或污水化学污染复杂,造成污水厂处理工艺复杂。
 解决方案:在工厂建立沃斯尔污水预制提升泵站,集中收集污水工厂预处理过高污染成分,达标后,加压运输至污水处理厂!
